接地线安装接地安装计算规则
2017-12-26
1）装、拆接地线一般应由两人进行。当验明设备确无电压后，应立即将检修设备接地并三相短路。（2）对配电装置接地线应装设在该装置导电部分的规定地点，这些地点的油漆应刮去，并划有黑色标记。（3）装设接地线应先接接地端，后接导体端，接地线应接触良好，连接可靠。拆接地线的顺序与此相反。装、拆接地线均应使用绝缘棒和绝缘手套。人体不得碰触接地线或未接地的导线，以防感应电触电。（4）禁止使用其它导线作接地线或短路线，并严禁用缠绕的方法进行接地或短路。
接地装置施工技术规范
（一）垂直接地极的材质为角钢、钢管或圆钢。角钢厚度不应小于4mm，钢管壁厚不应小于3.5mm，圆钢直径不应小于18mm。垂直接地极的长度宜为2500mm。
水平接地线的材质为扁钢或圆钢。扁钢截面不应小于100mm2，其厚度不应小于4mm，圆钢直径不应小于10mm。水平接地线的长度为10m。
在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采取热镀锌等防腐措施或加大其截面。（石家庄科锐电气有限责任公司）
（二）垂直接地极的间距宜为5m。
（三）水平接地线在土壤中的埋设深度不应小于0.8m。接地装置应远离由于砖窑、烟道等高温影响使土壤电阻率升高的地方
（四）在高土壤电阻率地区，降低防直击雷接地装置的接地电阻宜采用下列方法：
1、采用多支线外引接地装置，外引长度不应大于有效长度。
2、接地体埋于较深的低电阻率土壤中。
3、采用降阻剂。
4、换土。
（五）防直击雷的接地体距建筑物出入口或人行道不应小于3m。当小于3m时应采取下列措施之一：（石家庄科锐电气有限责任公司）
1、水平接地线局部深埋不应小于1m；
2、水平接地线局部应包绝缘物，可采用50-80mm厚的沥青层；
3、采用沥青碎石地面或在接地装置上面敷设50-80mm厚的沥青层，其宽度应超过接地体2m。
（六）埋在土壤中的接地装置，其连接应采用焊接，并在焊接处作防腐处理。（石家庄科锐电气有限责任公司）
（七）接地装置工频接地电阻的计算应符合现行国家标准《电力装置的接地设计规范》的规定。（石家庄科锐电气有限责任公司）
二、室内接地线施工技术规范
（一）室内接地线宜采用圆钢或扁钢，宜优先采用圆钢。圆钢直径不应小于8mm。扁钢截面不应小于48平方毫米，其厚度不应小于4mm。
（二）室内接地线应沿建筑物外墙明敷，并经最短路径接地；建筑艺术要求较高者可暗敷，但其圆钢直径不应小于10mm，扁钢截面不应小于80平方毫米
三、室内高压接地线的施工流程及规范
（一）室内接地端子制作图
图 3 室内接地端子
图1模式二接地体位置选择示意图
（二）模式二的项目校做接地装置时，选在离卫星接收室地线引入孔最近的房前（后），离建筑物2m处，与建筑物平行挖一个800mm深，10m长的沟，将3根垂直接地极打入地下后与水平接地线焊牢，将ф8的圆钢焊在水平接地线上引入室内（见图1）。室内接线端子按图3制作，将室内接地端子用M10×100的膨胀螺丝固定在空气开关正下方距地面300mm的墙上，并加装绝缘防护罩（见附图8）。将焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。（宁波邦和新材料有限公司）
图 2 模式三接地体位置选择示意图
（三）模式三项目校做接地装置时，既要考虑到卫星接收室的入室地线，同时也要照顾到计算机教室的入室地线的施工方便，可选在教室前（后）离建筑物2m处，与建筑物平行挖一个深800mm，长10m的沟，将3根垂直接地极打入地下后与水平接地线焊牢，在水平接地线的两端分别焊上ф8的圆钢，分别引入卫星接收室和计算机室（见图2）。室内接线端子按图3制作，将室内接地端子用M10×100的膨胀螺丝固定在空气开关正下方距地面300mm的墙上，并加装绝缘防护罩（见附图8）。将接地装置焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。
高压接地线的安装方法及技术规范
一、接地装置施工技术规范
（一）垂直接地极的材质为角钢、钢管或圆钢。角钢厚度不应小于4mm，钢管壁厚不应小于3.5mm，圆钢直径不应小于18mm。垂直接地极的长度宜为2500mm。
水平接地线的材质为扁钢或圆钢。扁钢截面不应小于100mm2，其厚度不应小于4mm，圆钢直径不应小于10mm。水平接地线的长度为10m。
在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采取热镀锌等防腐措施或加大其截面。
（二）垂直接地极的间距宜为5m。
（三）水平接地线在土壤中的埋设深度不应小于0.8m。接地装置应远离由于砖窑、烟道等高温影响使土壤电阻率升高的地方。
（四）在高土壤电阻率地区，降低防直击雷接地装置的接地电阻宜采用下列方法：
1、采用多支线外引接地装置，外引长度不应大于有效长度。
2、接地体埋于较深的低电阻率土壤中。
3、采用降阻剂。
4、换土。
（五）防直击雷的接地体距建筑物出入口或人行道不应小于3m。当小于3m时应采取下列措施之一：
1、水平接地线局部深埋不应小于1m；
2、水平接地线局部应包绝缘物，可采用50-80mm厚的沥青层；
3、采用沥青碎石地面或在接地装置上面敷设50-80mm厚的沥青层，其宽度应超过接地体2m。
（六）埋在土壤中的接地装置，其连接应采用焊接，并在焊接处作防腐处理。
（七）接地装置工频接地电阻的计算应符合现行国家标准《电力装置的接地设计规范》的规定。
二、室内接地线施工技术规范
（一）室内接地线宜采用圆钢或扁钢，宜优先采用圆钢。圆钢直径不应小于8mm。扁钢截面不应小于48平方毫米，其厚度不应小于4mm。
（二）室内接地线应沿建筑物外墙明敷，并经最短路径接地；建筑艺术要求较高者可暗敷，但其圆钢直径不应小于10mm，扁钢截面不应小于80平方毫米。
三、室内高压接地线的施工流程及规范
（一）室内接地端子制作图

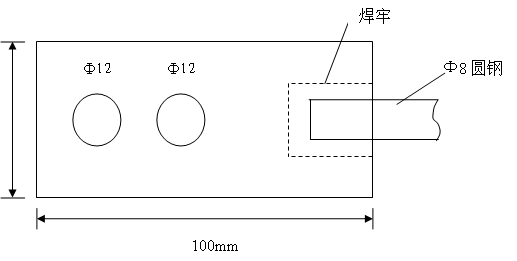

图3室内接地端子

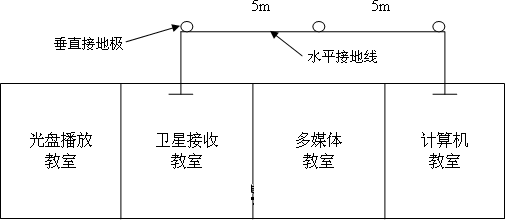

图1模式二接地体位置选择示意图
（二）模式二的项目校做接地装置时，选在离卫星接收室地线引入孔最近的房前（后），离建筑物2m处，与建筑物平行挖一个800mm深，10m长的沟，将3根垂直接地极打入地下后与水平接地线焊牢，将ф8的圆钢焊在水平接地线上引入室内（见图1）。室内接线端子按图3制作，将室内接地端子用M10×100的膨胀螺丝固定在空气开关正下方距地面300mm的墙上，并加装绝缘防护罩（见附图8）。将焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。

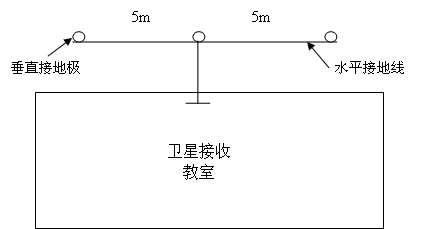

图2模式三接地体位置选择示意图
（三）模式三项目校做接地装置时，既要考虑到卫星接收室的入室地线，同时也要照顾到计算机教室的入室地线的施工方便，可选在教室前（后）离建筑物2m处，与建筑物平行挖一个深800mm，长10m的沟，将3根垂直接地极打入地下后与水平接地线焊牢，在水平接地线的两端分别焊上ф8的圆钢，分别引入卫星接收室和计算机室（见图2）。室内接线端子按图3制作，将室内接地端子用M10×100的膨胀螺丝固定在空气开关正下方距地面300mm的墙上，并加装绝缘防护罩（见附图8）。将接地装置焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。
