川藏联网工程-缓释型离子接地装置

川藏联网工程

缓释型离子接地装置

技术规范建议书

2013年7月

西南电力设计院

川藏联网工程是为了贯彻落实党中央、国务院实施国家西部大开发战略，服务藏区经济社会跨越式发展和长治久安的重要工程。中央第五次西藏工作座谈会对工程建设做了重要部署，对工程按期建成投运提出了明确要求。建设川藏联网工程不仅是落实中央决策部署的重要举措，也是公司积极履行社会责任的重要体现。

工程大多处于高海拔、高山峻岭地段，沿线气候条件恶劣，建设环境复杂，交通条件差，施工难度极大。同时，工程沿线大多处于藏区，事关民族团结、社会稳定，维稳压力大。

为了使川藏联网工程达到国网公司优质工程，线路接地也是一个重要环节。为了更好把握接地材料质量，使全线杆塔接地电阻满足输变电工程建设规范要求和环保要求，特编此技术规范。

1.总则

1.1本规范适用于川藏联网输电线路工程用缓释型离子接地装置

的设计、生产、招标、施工及验收工作。

1.2本技术规范书提出的是最低限度的技术要求，各施工单位采用的设备及其组成的接地网应符合本技术规范的要求。

1.3参照±800kV溪洛渡-浙西、750kV二通道输电项目以及四川、西藏地区输电线路工程对接地材料选用经验，为确保产品质量，建议对本工程可能的供货厂家进行调研和技术交底。

2  规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是不注日期的引用文件，其最新版本适用于本标准。

GB50169《电气装置安装工程接地装置施工及验收规范》

GB50065《交流电气装置的接地设计规范》

GB/T21698《复合接地体技术条件》

DL/T380《接地降阻材料技术条件》

JGJ18《钢筋焊接及验收规程》

GB/T 1527-2006《铜及铜合金拉制管》

GB/T 14976-2002《流体输送用不锈钢无缝钢管》

GB/T 470-2008《锌锭》

GB/T 699《优质碳素结构钢》

3  术语和定义

下列术语和定义适用于本标准。

3.1 缓释型离子接地装置

包括离子接地电极单元和复合回填料等部分。在本工程中线路接地网上使用，通过电极单元不断向土壤周围释放导电离子，达到降低线路接地电阻的目的。

3.2 离子接地电极单元

由不锈钢复合材料管（或铜管）制成，里面充有专用的导电材料（内填料）。表面钻有小孔，利于向土壤中释放导电粒子。

3.3 土壤预处理剂：

土壤预处理剂含有快速成膜、保湿和扩大表面张力等性能的物质，能迅速将土壤表面处理成渗透通道并能锁住水分。同时增强土壤与复合回填料的接合力，形成致密导电膜，增大接触面积，增强泄流能力。

3.4 复合回填料

辅助降阻的主要材料，能紧密包裹电极单元，降低接触电阻，延缓金属体的腐蚀。

3.5 泄流环

    缓释型离子接地装置专用的一种金属导流装置、专用于引导雷击引起大电流起到保护接地单元、降低跨步电压作用。

3.6 放热熔接

一种金属连接工艺，利用化学反应热作为热源产生高温，熔融金属成为液态金属注入特制的模具，在模具的型腔中与需要连接的接头融为一体，形成符合工程需求的形状、尺寸的熔焊接头。工作时需要有专用的模具和熔粉，不需要电源。

4  基本规定

4.1 本工程中，缓释型离子接地装置一般使用在土壤电阻率较高或塔位地形受限制的地区。

4.2 缓释型离子接地装置的供应商应满足国网公司所规定的资质业绩要求，产品具有在有效期内的专业检测机构检测的产品检测报告。

4.3 本工程使用的缓释型离子接地装置的有效使用年限应与本工程线路接地装置运行寿命周期保持一致，在此期间的维修保养由供应商负责；供应商必须在使用单位到场时进行保养维修。

4.4 缓释型离子接地装置不应对环境有任何影响，放射性核素和重金属元素限量应符合DL/T 380《接地降阻材料技术条件》要求。

4.5施工所用的原材料和工器具应符合GB50169《电气装置安装工程接地装置施工及验收规范》的要求。

4.6 用于施工、安装的测量和检验设备（如仪器、仪表、量具等）均应在检定有效期内。

4.7 缓释型离子接地装置安装施工应按照批准的设计文件、本规范书和供应商作业指导书进行。

4.8 使用单位应对每批次使用的缓释型离子接地装置至少抽出一套样品，经国网公司认可的权威检测机构检测。检测项目和检测结果应符合表5.1要求。

4.9 抽样检测中如有一项不合格可再进行一次抽样检测，如有两项以上不合格或第2次抽检有一项不合格则作为产品不合格处理。

5  技术要求

5.1 缓释型离子接地装置的复合回填料、内填料的工频电阻率：≤1.0Ω•m；

5.2 缓释型离子接地装置的复合回填料的pH值7.0～12.0；

5.3 经冲击电流耐受试验前后，缓释型离子接地装置复合回填料的工频电阻变化率≤5%；

5.4 经工频电流耐受试验前后，缓释型离子接地装置复合回填料的工频电阻变化率≤5%；

5.5 缓释型离子接地装置的全部材料均应满足DL/T380《接地降阻材料技术条件》要求。

5.6 缓释型离子接地装置的全部材料均不应在生产、运输、施工和使用中对人、畜和周围的环境造成任何影响。

5.7缓释型离子接地装置应通过GB/T21698 规定的降阻效果试验，降阻效果应小于0.7。

5.8 出厂报告和送检报告结果参照表5.1。

表5.1缓释型离子接地装置技术要求表

5.10 用于与接地体连接部位采用弯折成“L”形的扁铁焊接，焊接长度不小于100mm，且须双面焊接。不允许另外再用短节材料焊接做过渡连接。钢材必须在镀锌前先进行折弯加工。折弯后预留的用于焊接部位长度不得小于100mm。

6  产品材料要求

鉴于目前缓释型缓释型离子接地装置尚无统一的行业标准，且生产厂家众多，本技术规范书对本工程用缓释型离子接地装置主要原材料及相关要求做如下规定：

6.1电极单元

6.1.1 原材料标准

a) 电极单元用铜材质应符合 GB/T 5231 中 Cu+Ag≥99.90% 的规定。

b) 电极单元用不锈钢材质应符合 GB/T 20878 中的规定。

c) 金属管体用不锈钢包钢中不锈钢材质应符合 GB/T 20878 中的规定， 钢材质应符合 GB/T 699 中规定。

d) 金属管体用锌包钢中锌材质应符合 GB/T 470 中 Zn≥99.90% 的规定， 钢材质应符合 GB/T 699 中规定。

6.1.2 尺寸标准

缓释型离子接地装置电极单元可采用下表中的材料，其内径、壁厚及包覆层厚度必须满足下表中的要求。电极单元的长度不得小于1500mm。

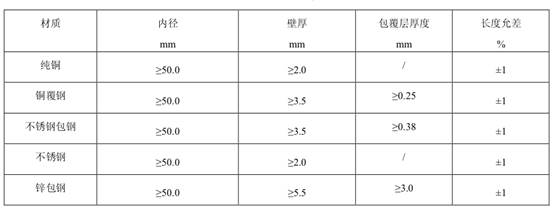

表6.1               电极单元材料及主要参数

结合本工程实际情况，建议采用304材质不锈钢管。

6.1.2 电极性能

6.1.2.1内壁耐腐蚀性能

a) 在 10%HCl 溶液 23±2 ℃ 浸泡 168 小时， 表面无变色、 无起泡、 无脱落。

b) 在 10%NaCl 溶液 23±2 ℃ 浸泡 168 小时， 表面无变色、 无起泡、 无脱落。

c) 在 10%NaOH 溶液 23±2 ℃ 浸泡 168 小时， 表面无变色、 无起泡、 无脱落。

6.1.2.2外壁耐腐蚀性能

外填料对金属管体外壁的腐蚀性能：

铜质 ≤0.010mm/a

不锈钢质 ≤0.005mm/a

锌包钢质 ≤0.030mm/a

6.2内填料

6.2.1 重量

内填料重量： ≥ 2.0Kg/m 。

6.2.2 缓释特性

a) 内填料有效释放时间应不低于 10 年。

b) 内填料缓释特性： 试验开始后 72 小时测试电阻与 1 小时测试电阻。

6.3 外填料

6.3.1 重量

外填料重量： ≥ 25Kg/m 。
6.3.2 电气特性要求

a) 工频电阻率 ≤4.0Ω·m 。
b) 冲击电流耐受试验： 试验前后的工频电阻增长率 ≤5% 。
c) 工频电流耐受试验： 试验前后的工频电阻增长率 ≤5% 。

6.3.3 pH 值

外填料 pH 值： 7 ～ 12 。

6.3.4主要成分

结合本工程情况，禁止使用膨胀土加盐作为外填料的主要成分使用，在满足其他技术条件要求的情况下可采用优质鳞片石墨（含碳量90%以上）或石油煅烧焦碳作为外填料的主要成分，其颗粒成分200目以上含量应大于90%。

当采用石油煅烧焦碳时，石油煅烧焦碳应该满足以下要求：

（1）物理特性

原材料	优质石油焦碳
电阻率(容重1.1g/cm3时)	<0.3 Ω.m
容重	900～1100 kg/ m3
比重	2g/cm3
空隙率	45%~55%
热容率（含水率10%时）	≥1.1J/(cm3·k)

（2）化学成分

湿度	<0.1%
挥发性	≤0.5%
灰尘	< 1.0 %
硫	< 1.0 %
铁	< 0.04%
硅	< 0.06 %
碳	≥95%
其它	余量

为了保证供货的产品质量，上述参数应通过电力试验（质检）单位的抽样测试，厂家应出示试验报告（建议由中国电科院进行相关检测）。在供货过程中必须随机抽样检测，试验费用由供货厂家承担。

6.4 引出线、连接线、泄流环

6.4.1 引出线、连接线、连接线使用寿命应与金属管体一致，和金属管体相同的材质，截面积应满足 GB50065 中 4.3.4 条的要求。

6.4.2 连接线与金属管体的连接应采用放热焊接

6.4.3 连接线长度不小于 5m、引出线长度不小于1m、泄流环直径不小于0.8m。

7  生产工艺和现场验收要求

7.1 缓释型离子接地装置电极单元应采用6.1中规定的材料,应符合GB/T 1527-2006《铜及铜合金拉制管》和GB/T 14976-2002《流体输送用不锈钢无缝钢管》；建议材质采用T2铜材或304不锈钢。

7.2 电极单元应平直，表面无污物、无明显腐蚀斑，无明显变形。

7.3 缓释型离子接地装置质量标准、工艺参数、外观数据应符合下表要求。

表7.3.1缓释型离子接地装置技术要求

序号	项目		要  求
1	金属电极单元（每套）	配置	1支（铜、不锈钢或者锌包钢）
2		外径	参考表6.1
3		壁厚	参考表6.1
4		长度	1500±10mm
5	复合回填料		≥150kg/套
6	土壤预处理剂		≥150kg/套
7	泄流环		直径：12mm  环径：800mm
8	缓释型离子接地装置总长度		≥8m

7.4 缓释型离子接地装置验收资料应包括：

    a.国网公司认可的的权威检测机构5年之内有效的检测报告。

b.产品标志：应包含型号规格；商标；产品生产批次号。

c.包装外部必须附有牢固清晰的标志，其上应包含内容：供方名称或商标；规格；数量“防雨”等图示；重量；出厂编号。

d.产品检验合格标签，应包括以下内容：检验合格号、检验合格印章、检验日期。

e.产品使用安装说明书

7.5 缓释型离子接地装置包装要求应与使用和安装单位沟通，符合施工现场要求。

电极单元：产品先用牛皮纸或透明塑料拉膜包裹，再套塑料袋密封，最后用包装箱包装。

复合回填料：用双层纸塑袋或塑料桶包装。

8  现场安装施工要求

8.1 缓释型离子接地装置的施工安装必须按照设计图纸和供应商施工说明书进行，供应方安装技术人员必须到场指导、协助安装。

8.2接地沟开挖

a.按设计要求开挖整个接地沟，要求沟底平整，无碎石、砖头等凸出物；

c.将复合回填料均匀平铺放在沟底；

8.3电极单元施工步骤

a.按缓释型离子接地装置施工示意图，先电极单元开孔密封胶带撕开，将放入接地沟中间，注意将电极单元开孔面向下；

b.在电极单元及附属导体周围加入复回填料并完全包裹；

c.回填素土并夯实。

8.4与主地网的链接

a. 离子接地极与主地网应进行有效地连接，连接材料应符合设计要求，连接工艺符合    GB50169《电气装置安装工程接地装置施工及验收规范》。

b.连接后对连接处应进行防腐处理，涂刷沥青或防腐导电漆。由供应方签证、工程监理检查、拍照、认可后方可回填。

9　技术服务、检验和监造

9.1　技术服务

9.1.1　概述

9.1.1.1　卖方应指定一名工地代表，配合买方及安装承包商之间的工作。卖方应指派合格的有经验的安装监督人员和试验工程师，对合同设备的安装和现场试验等进行技术指导。卖方指导人员应对所有安装工作的正确性负责，除非安装承包商的工作未按照卖方指导人员的意见执行，并且卖方指导人员应立即以书面形式将此情况通知买方。

9.1.1.2　卖方在投标时即应向买方提供技术服务计划，包括服务内容、日程、工作人、日数等。买、卖双方据此共同确认一份详尽的安装工序和时间表，作为卖方指导安装的依据，并列出安装承包商应提供的人员和工具的类型及数量。

9.1.1.3　买卖双方应该根据工地施工的实际工作进展，通过协商决定卖方技术人员的专业、人员数量、在工地服务的持续时间以及到达和离开工地的日期。

9.1.2　任务和责任

9.1.2.1　卖方指定的工地代表，应在合同范围内全面与买方工地代表充分合作与协商，以解决合同有关的技术和工作问题。双方的工地代表，未经双方授权，无权变更和修改合同。

9.1.2.2　卖方技术人员代表卖方，完成合同规定有关设备的技术服务，指导、监督设备的安装和验收试验。

9.1.2.3　卖方技术人员应对买方人员详细地解释技术文件、图样、运行和维护手册以及有关的注意事项等，并解答和解决买方在合同范围内提出的技术问题。

9.1.2.4　卖方技术人员有义务协助买方在现场对运行和维护的人员进行必要的培训。

9.1.2.5　卖方技术人员的技术指导应是正确的，如因错误指导而引起设备和材料的损坏，卖方应负责修复、更换和（或）补充，其费用由卖方承担，该费用中还包括进行修补期间所发生的服务费。买方的有关技术人员应尊重卖方技术人员的技术指导。

9.1.2.6　卖方代表应尊重买方工地代表，充分理解买方对安装、试验工作提出的技术和质量方面的意见和建议，使设备的安装达到双方都满意的质量。如因卖方原因造成安装或试验工作拖期，买方有权要求卖方的安装监督人员或试验工程师继续留在工地服务，且费用由卖方自理。如因买方原因造成安装或试验拖期，买方根据需要有权要求卖方的安装监督人员或试验工程师继续留在工地服务，并承担有关费用。

9.1.2.7　卖方应将技术服务费用，包括由工厂至现场的往返差旅费进行分项报价。提供现场服务的费用将包括在议（评）标价中，并增列入合同。

9.2　在卖方工厂的检验和监造

9.2.1　工厂检验

工厂检验由工厂按国家产品标准规定自行完成逐个试验和抽样试验，合格后入成品库。出厂检验报告应包括逐个试验和抽样试验的数据和结论。

9.2.1.1　卖方在发货前负责对产品的质量、规格和数量进行准确的和全面的检验，并出具其产品质量合格证书、出厂检验报告和买方所要求的其他的检验项目、数据和资料。除非买方书面放弃检验，凡未经检验合格的产品不得从制造地点发运，在任何情况下都只有在规定的试验全部合格后，产品才能发运。

9.2.1.2　卖方应在工厂检验开始的15天前，用信件或传真通知买方，买方对每批产品派工程师到工厂，参加货物的组装、例行试验和包装。如果买方未及时赶到，卖方按时进行工作，买方应认可其结果。

9.2.1.3　买方的代表，有权在合同有效期内任何时间进入工厂和缓释型离子接地装置生产的所有地点，以及对卖方所进行的试验进行不受限制的检查；同时，卖方应为买方代表提供充分的便利条件。

9.2.1.4　卖方应就开工时间和产品制造各阶段的进度，提前与买方取得联系，以便对检验工作作出安排。

9.2.1.5　在货物发运之前，每种产品检验报告6份副本应提前送交买方。

9.2.2　第三方抽样试验（由买方决定）

9.2.2.1　在货物发运之前，由第三方（国家授权的产品质检中心）到工厂成品库随机抽样，并按第4.9条进行抽样试验。试验地点可以在质检中心，也可以在工厂内。详细的抽样试验时间表应在开始试验前15天提交买方和第三方。若买方和第三方均未按时到达，卖方可自行试验，买方应认可试验结果。

9.2.2.2　抽样试验由第三方出具检验报告。6份报告副本在检验结束后4周内或按买方要求的期限内送交买方。

9.2.3　监造

买方有权派遣其检验人员到卖方及其分包商的车间场所，对产品的加工制造进行检验和监造。买方派遣的代表的身份将以书面形式通知卖方。

监造范围：

1） 原材料、附件进厂检验，生产过程的各个环节监督，成品的检验；监造者有权到产品的生产车间和部门了解生产信息，并提出监造中发现的问题（如有）。

2） 生产进度。

3） 生产过程中出现的质量问题的处理和备忘录的建立。

买方和监造单位可制定内容更为详尽的监造大纲，并按大纲进行监造。

监造人员将不签署任何质量证明文件，买方人员参加工厂检验既不能解除卖方按合同应承担的责任，也不替代到货后买方的检验。

9.3　现场检验（含到达合同交货地和施工现场的检验）

现场检验是否进行以及试验项目和内容由买方视情况决定。

9.3.1　当货物运到指定合同交货地后，买方及委托的质检机构将在车站根据装货清单检查收到的货物的数量、包装情况及运输和装卸中是否引起物理损坏或丢失。若买方认为有必要再次进行抽样检验，卖方有权参加检验。根据检验结果，如果货物数量和质量不满足合同要求，卖方应根据买方的要求对货物免费进行更换，并承担本批次的抽样试验费用。

现场抽样的试验项目由买方确定，试验单位由买方指定。试验前7天通知卖方，若卖方不能参加或未按时到达，应认可买方的试验结果。如试验合格，费用由买方承担；如试验不合格，则该批交货缓释型离子接地装置作退货处理，并由卖方承担试验费用。

9.3.2　当货物到达施工现场，在拆除外包装后，安装前7天内买方书面通知卖方到现场进行检查；若卖方未按通知时间到达现场或书面答复不派人参加开箱检查，发现质量、规格、数量等与合同规定不符时责任由卖方承担。

10　包装与运输

10.1　概述

所有对缓释型离子接地装置的包装应符合最新的国家标准或行业推荐标准的要求，应具有良好的防潮、防振、防锈、防盗等保护措施，以确保缓释型离子接地装置安全运抵现场而不致因上述原因使其受损，否则卖方将承担缓释型离子接地装置损坏、丢失的责任和经济损失。

所有的缓释型离子接地装置都应使用大小适合、防风雨的坚固木箱或木质板条箱进行包装。卖方还可将缓释型离子接地装置的长度、重量，根据自己的经验提供适合于本工程环境的包装方式和包装重量，供买方确认。

10.2　标志

包装形式、外观、质量及标志应满足相关标准和买方的要求，并保证有足够的强度来承受在运输、现场存放和安装过程中的搬运。包装箱内应设有合适的缓冲垫、保护性衬垫、垫木或隔离块，以防止在运输和搬运过程中的损坏或变形，所有的这些材料应具有化学稳定性、防水性，并不应粘附在缓释型离子接地装置上，也不应在缓释型离子接地装置户外集存期间对其产生腐蚀。

为了确保货物安全到达目的地，所有的包装箱都应有正确、清晰的标志，以避免由于包装不完善或难以辨认的标志，导致货物丢失或误送。

10.3　装运及交货

卖方应负责将缓释型离子接地装置运到合同指定的目的地，并保证缓释型离子接地装置在运输过程中不受损坏。除合同条款的规定外，货物在装运后24h内，将装运通知单一式五份空邮给买方。

11 环境条件

11.1 沿线海拔高度：3000~5500m

11.2环境温度：－30～40℃

11.3 土壤酸碱度：5≤PH≤10

11.4 土壤电阻率：50Ω·m≤ρ≤20000Ω·m

11.5 相对湿度：0%～100%

12 焊接技术要求

12.1 所有焊接点的焊接长度必须到达连线宽度的2倍以上。

12.2 所有焊接点必须做防腐处理。

13 其他

13.1本技术招标规范书编写时除参考相应的规程规范外，还根据以往工程设计经验和运行单位反馈的产品使用效果考察了多家公司的相关产品，综合比较后，在相应规程规范略有提高后，编制了本技术招标规范书，在招标采购时务必满足本技术规范的技术条件。

13.2 乙方所供设备材料需满足国家相关标准及行业标准，还须满足《国家电网公司十八项电网重大反事故措施》中的相关要求。

13.3 乙方应确保所提供产品及服务的质量，提供主要设备材料的合格证等资料；如果由于产品质量所引起的设备故障，乙方须尽快派遣技术人员到现场协助甲方解决问题。
